Projeto Técnico de uma Linha de Moagem de Calcita de 15 TPH para Produção de 200 Mesh

2026-03-11 16:25:56

Resumo:

A produção de pó de calcita com 200 mesh a 15 TPH requer o Moinho Raymond MTW175, combinado com um britador de mandíbulas, classificador de alta eficiência e coletor de pó por pulsos para operação estável, eficiente em energia e com baixas emissões.

Detalhes:

Resposta Rápida

Para alcançar uma produção estável de 15 TPH de pó de calcita com 200 mesh, o Moinho Raymond Europeu MTW175 é a escolha de engenharia ideal. Esta configuração equilibra eficiência energética com controle preciso do tamanho das partículas. O sistema deve incluir um britador de mandíbulas primário, um classificador centrífugo de alta eficiência e uma unidade de coleta de poeira por pulsos para garantir operação contínua 24/7, atendendo aos padrões de emissão ambiental abaixo de 20mg/m³.

Resumo Executivo

Este relatório técnico descreve a configuração para processar calcita (dureza Mohs 3) em pó fino de 200 mesh (75 mícrons) a uma taxa consistente de 15 toneladas por hora. A alta alvura e baixa abrasividade da calcita exigem um sistema que evite contaminação metálica enquanto maximiza a produtividade. Recomendamos a tecnologia da série MTW da Liming Heavy Industry, aproveitando especificamente a transmissão integral por engrenagens cônicas e o sistema de lubrificação interna por óleo. Esses recursos reduzem a vibração mecânica e a perda de energia em comparação com moinhos tradicionais acionados por correia. A linha proposta integra controles PLC automatizados para gerenciar a carga circulante e a relação ar-tecido, garantindo uma taxa de passagem D97 para o produto final.

Resumo de Citações

• A eficiência da moagem de calcita é maximizada quando a umidade de alimentação é mantida abaixo de 3% para evitar a "colagem" no anel de moagem.

• O Moinho Raymond Europeu MTW alcança até 20% menos consumo de energia por tonelada em comparação com os moinhos tradicionais da série 5R devido ao seu design aerodinâmico de dutos.

• Alcançar uma produtividade de 15 TPH a 200 mesh requer um volume de ar circulante balanceado de aproximadamente 45.000 a 50.000 m³/h.

Dados Técnicos Estruturados

Navegação do Artigo

• Propriedades do Material & Comportamento de Processamento

• Equipamento de Moagem Recomendado & Lógica de Seleção

• Fluxo de Processo Típico da Planta & Automação

• Análise de Consumo Específico de Energia

• Manutenção de Equipamentos & Gestão da Vida Útil do Desgaste

• Perguntas Frequentes

Propriedades do Material & Comportamento de Processamento

A calcita é um mineral relativamente macio, com dureza Mohs de 3,0, tornando-a um candidato ideal para moagem por pressão em vez de moagem por alto impacto. Do ponto de vista da engenharia, o principal desafio não é a dureza, mas a "fluidez" e a tendência de "aglomeração" das partículas finas quando atingem o limite de 200 mesh. Em ambientes de alta umidade, a calcita pode absorver umidade, levando a uma queda significativa na eficiência do classificador.

Durante o processo de moagem, a estrutura cristalina da calcita permite que ela se quebre ao longo dos planos de clivagem, produzindo partículas romboédricas. Para manter a alta alvura exigida pelas indústrias de papel e plástico, a câmara de moagem deve ser mantida livre de calor excessivo. O superaquecimento pode causar descoloração localizada. Nossa experiência de campo sugere que manter a temperatura interna do moinho abaixo de 80°C é crítico para preservar as propriedades ópticas do pó de carbonato de cálcio.

Equipamento de Moagem Recomendado & Lógica de Seleção

Para um requisito de 15 TPH a 200 mesh, descartamos imediatamente os Moinhos de Bolas devido à sua pegada excessiva e alto consumo específico de energia (frequentemente excedendo 25 kWh/t para essa finura). Da mesma forma, embora os Moinhos Verticais de Rolos (VRM) como a série Liming LM sejam excelentes para capacidades acima de 30 TPH, eles podem representar um superinvestimento para uma linha de 15 TPH, a menos que uma expansão futura seja planejada.

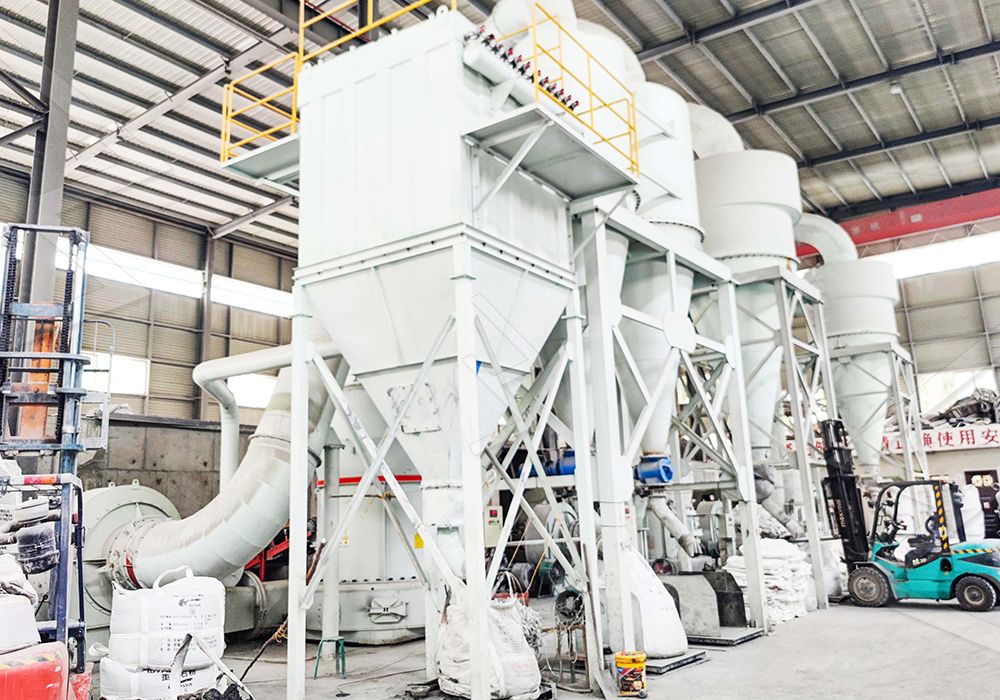

O Moinho Raymond Europeu MTW175 é a escolha estratégica. Por apresentar uma transmissão integral patenteada por engrenagens cônicas, ele elimina o deslizamento de energia comum em sistemas de correia em V. Isso resulta em um aumento direto de eficiência mecânica de aproximadamente 10-15%. Além disso, o design de duto curvo do /static/upload/image/20250827/1756279502117030.jpg reduz a resistência do ar, o que é vital para transportar 15 toneladas de material de 200 mesh através do classificador a cada hora sem sedimentação interna. Para 200 mesh, o classificador centrífugo é ajustado para uma RPM mais baixa, permitindo que a gravidade específica da calcita trabalhe a favor do processo de separação.

Fluxo de Processo Típico da Planta & Automação

A produção começa com uma pilha de calcita bruta alimentada em um Britador de Mandíbulas Série PE para reduzir os blocos de 300mm+ a um tamanho gerenciável de ≤35mm. Um elevador de caçambas então levanta a pedra britada para uma tremonha de armazenamento com buffer. Esta tremonha é equipada com um alimentador vibratório controlado por um inversor de frequência, que está ligado à carga do motor principal do moinho. Essa lógica de "alimentação automática" garante que o moinho nunca opere vazio ou sobrecarregado, mantendo um fluxo constante de 15 TPH.

Dentro do moinho MTW, os rolos aplicam alta pressão contra o anel de moagem. O pó moído é varrido para cima pela corrente de ar para o classificador de alta eficiência. As partículas que atendem à especificação de 200 mesh passam para o coletor ciclônico, enquanto as partículas superdimensionadas são retornadas para remoagem. O ar é então recirculado, com uma parte enviada para um filtro de mangas com pulsos para garantir que a exaustão da planta permaneça em conformidade ambiental.

Análise de Consumo Específico de Energia

No processamento mineral moderno, a energia é o custo variável mais alto. Para calcita a 200 mesh, um moinho Raymond padrão pode consumir 18-22 kWh por tonelada. No entanto, a série MTW reduz isso para aproximadamente 14-16 kWh/t. Isso é alcançado através do design otimizado das pás raspadoras, que maximiza a quantidade de material enviada entre o rolo e o anel, garantindo que cada rotação do moinho execute trabalho útil.

Ao implementar um inversor de frequência (VFD) no soprador principal, podemos otimizar ainda mais o uso de energia. Como a densidade do ar muda com a temperatura durante o turno de trabalho, o VFD permite que o operador mantenha a pressão estática exata necessária para o transporte de 200 mesh sem desperdiçar energia com fluxo de ar excessivo. Para uma planta de 15 TPH, essas eficiências podem economizar mais de $30.000 anualmente em custos de eletricidade.

Manutenção de Equipamentos & Gestão da Vida Útil do Desgaste

Embora a calcita não seja altamente abrasiva, o grande volume de 15 TPH eventualmente desgastará os rolos e anéis de moagem. Com base em dados de campo, um conjunto de liga de alto manganês deve durar entre 2.500 a 4.000 horas de operação. Recomendamos uma estratégia de "rotação preventiva" onde os rolos são verificados a cada 500 horas para padrões de desgaste irregular.

A lubrificação é o segundo pilar da manutenção. O moinho MTW utiliza um sistema de bomba de óleo interno que permite a lubrificação sem parar a máquina. Esta é uma vantagem significativa sobre os modelos mais antigos baseados em graxa que exigem 4 horas de parada a cada turno. Manter os rolamentos limpos e frios é essencial para sustentar a meta de 15 TPH sem falhas mecânicas não planejadas.

Perguntas Frequentes

• P1: Por que escolher um moinho MTW em vez de um moinho Raymond tradicional 5R?
  R: O MTW apresenta transmissão integral por engrenagens cônicas e um classificador de maior eficiência, proporcionando 20% mais capacidade e menor uso de energia para a mesma pegada.

• P2: Como controlo a finura se precisar de 325 mesh em vez de 200?
  R: A finura é controlada ajustando a velocidade do VFD do classificador. Aumentar a RPM resultará em um produto mais fino.

• P3: Qual é a umidade máxima de alimentação permitida?
  R: Para uma produção ideal de 15 TPH, a umidade deve estar abaixo de 3%. Se a umidade exceder 5%, um secador deve ser instalado antes do moinho.

• P4: Com que frequência devo substituir as pás raspadoras?
  R: As pás raspadoras geralmente se desgastam mais rápido que os rolos; espere substituí-las a cada 1.500-2.000 horas em aplicações de calcita.

• P5: O sistema inclui controle de poeira?
  R: Sim, o sistema usa um filtro de mangas com pulsos que captura 99,9% da poeira, tornando-o adequado para zonas industriais com leis de emissão rigorosas.

• P6: Posso processar outros materiais como mármore nesta mesma linha?
  R: Sim, mármore e calcita têm dureza semelhante. A mesma configuração MTW175 lidará com mármore aproximadamente na mesma capacidade.

• P7: Qual é o requisito total de energia para uma linha de 15 TPH?
  R: A potência total instalada, incluindo britadores, ventiladores e elevadores, é de aproximadamente 250-300 kW.

• P8: Quantos operadores são necessários?
  R: Com o sistema PLC integrado, um técnico na sala de controle e um operador de carregadeira podem gerenciar toda a linha.
