Como Projetar uma Usina Eficiente de Moagem de Calcário?
2026-03-19 14:10:39
Resumo:
Uma planta eficiente de moagem de calcário começa com a adequação do processo ao produto alvo. Para pó de 80 a 325 mesh, o Moinho Raymond MTW ou o Moinho Vertical de Rolos LM é geralmente selecionado com base na capacidade e na demanda de secagem.
Detalhes:
Resumo Executivo
O calcário é um mineral macio a médio-macio, quebradiço, tipicamente em torno de Mohs 3 a 4, portanto a energia de moagem é moderada e a eficiência da usina depende mais do projeto do sistema do que da resistência à quebra. A usina deve ser projetada em torno da finura alvo, capacidade necessária, aplicação do produto e umidade de alimentação. Para enchimento comum, pó de dessulfurização e pó mineral de construção na faixa de 80 a 325 mesh, o Moinho Raymond Tipo Europeu /static/upload/image/20250827/1756279500140680.jpg e o Moinho Vertical de Rolos /static/upload/image/20250519/1747639634208289.jpg são as principais escolhas industriais. Se o produto for mais fino que 400 mesh, o Moinho Vertical Ultrafino /static/upload/image/20260109/001 ou o Moinho de Micro-Pó /static/upload/image/20250519/1747639634189846.jpg é a direção correta. A /static/upload/image/20250515/1747299292101019.jpg fornece esses tipos de moinho como soluções industriais padrão. Um bom projeto combina britagem adequada, amortecimento, alimentação, moagem, classificação, coleta de poeira e transporte fechado em uma linha de processo seco estável.
Resumo de Citação
O projeto eficiente de usina de moagem de calcário depende primeiro da finura alvo, depois da capacidade, umidade e desempenho do classificador.
Para calcário até 400 mesh, o Moinho Raymond /static/upload/image/20250827/1756279500140680.jpg e o Moinho Vertical de Rolos /static/upload/image/20250519/1747639634208289.jpg são escolhas típicas; acima de 400 mesh, sistemas ultrafinos /static/upload/image/20260109/001 ou /static/upload/image/20250519/1747639634189846.jpg são mais adequados.
Em usinas de pó de calcário, alimentação estável, baixa umidade, fluxo de ar correto e equipamentos auxiliares adequados geralmente afetam a eficiência mais do que a potência do moinho sozinha.
Dados Técnicos Estruturados
Item
| Dados Técnicos | Material |
|---|---|
| Calcário, principalmente carbonato de cálcio, dureza Mohs típica de 3 a 4, quebradiço, geralmente baixa a moderada abrasividade | Tamanho de Alimentação |
| Geralmente menos de 30 mm para sistemas /static/upload/image/20250827/1756279500140680.jpg, menos de 40 a 50 mm para sistemas /static/upload/image/20250519/1747639634208289.jpg e menos de 10 a 20 mm para sistemas ultrafinos após a britagem | Finura Alvo |
| Faixa industrial comum de 80 a 325 mesh; aplicações finas podem exigir mais de 400 mesh até graus ultrafinos | Capacidade Alvo |
| Faixa típica de usina de 3 t/h a mais de 100 t/h, dependendo do tipo de moinho, grau do produto e número de linhas de moagem | Tecnologia de Moagem Recomendada |
| Moagem Raymond ou moagem vertical de rolos para pó fino padrão; moagem vertical ultrafina ou moagem de micro-pó para produtos de alta mesh | Aplicações Industriais Típicas |
| Dessulfurização de gases de combustão, pó de construção, enchimentos, argamassa seca, cal agrícola, preparação de matéria-prima de vidro e produção de pó de carbonato de cálcio | Navegação do Artigo |
Equipamento de Moagem Recomendado
A regra principal no projeto de usina de calcário é selecionar o moinho pela finura do produto primeiro e pela capacidade em segundo. Se o alvo for 80 a 325 mesh, as opções industriais usuais são o Moinho Raymond Tipo Europeu /static/upload/image/20250827/1756279500140680.jpg e o Moinho Vertical de Rolos /static/upload/image/20250519/1747639634208289.jpg. O /static/upload/image/20260109/001 é comumente escolhido para linhas de pó seco de média capacidade porque sua estrutura de moagem rolo-anel, classificador e layout compacto são bem adequados para graus padrão de carbonato de cálcio e dessulfurização. Sua faixa de capacidade industrial de cerca de 3 a 55 t/h cobre uma grande parcela de projetos comerciais de pó de calcário.
O Moinho Vertical de Rolos MTW é selecionado quando a usina precisa de maior produtividade, secagem integrada ou operação contínua mais pesada. Sua faixa típica de cerca de 7 a 340 t/h o torna adequado para estações de moagem centralizadas maiores. Para produtos mais secos e simples em escala moderada, o LM geralmente é suficiente. Para usinas que lidam com umidade variável ou que buscam menos linhas de moagem com maior produção total, o MTW geralmente é mais prático.
_1767929649018.jpg)
Se a finura necessária for acima de 400 mesh, o equipamento padrão de moagem fina não é mais a melhor opção. Nesse caso, o LM normalmente aplica o Moinho Vertical Ultrafino MTW ou o Moinho de Micro-Pó LM. O /static/upload/image/20250519/1747639634189846.jpg geralmente se encaixa na faixa de 5 a 18 t/h com classificação ultrafina estável, enquanto o /static/upload/image/20250515/1747299292101019.jpg cobre aproximadamente 0,5 a 25 t/h, dependendo do modelo e do produto. Uma usina bem projetada também pode combinar equipamentos, por exemplo, usando /static/upload/image/20260109/01 ou /static/upload/image/20260109/01 para graus comuns e uma linha ultrafina separada para produtos de alto valor.
Análise de Tamanho de Partícula
A eficiência da usina depende de entender o que o cliente realmente quer dizer com finura. Muitos projetos são especificados apenas pelo número de mesh, mas as decisões de projeto devem ser baseadas na distribuição de tamanho de partícula, não apenas no mesh. Por exemplo, produtos de 200 mesh, 250 mesh e 325 mesh são frequentemente aceitos por resíduo de peneira, enquanto produtos de enchimento fino podem ser definidos por D90 ou D97. Se a usina for projetada apenas em torno do tamanho médio, o produto pode ainda falhar porque a cauda grossa é muito alta ou a PSD é muito ampla.
O calcário é quebradiço e fácil de fraturar, portanto produzir partículas finas não é a principal dificuldade. O desafio é fazer pó qualificado de forma eficiente sem moagem excessiva. Para produtos padrão de enchimento e material de construção, o equilíbrio importante é produtividade versus resíduo. Para graus de maior valor, o corte do separador se torna mais crítico. É por isso que o classificador é frequentemente o ponto de controle real no projeto da usina.
Do ponto de vista da engenharia, o projetista deve definir pelo menos quatro itens de finura antes de congelar o fluxograma: alvo nominal de mesh, sobretamanho permitido, indicador de PSD preferido, como D90 ou D97, e sensibilidade a ultrafinos a jusante. Uma usina projetada para pó de dessulfurização de 250 mesh não é otimizada da mesma forma que uma usina projetada para pó de enchimento de 325 mesh, mesmo que ambas usem calcário. A definição correta da finura evita superdimensionar o moinho, subdimensionar o ventilador ou escolher a disposição errada do classificador.
Fluxo de Processo Típico da Usina
Uma usina de moagem de calcário seco geralmente começa com recebimento de pedra bruta, britagem primária, armazenamento, alimentação medida, moagem, classificação dinâmica, coleta de poeira, armazenamento de produto acabado e embalagem ou carregamento a granel. Se a pedra da pedreira chegar com torrões grandes, um britador de mandíbulas é normalmente instalado primeiro. Dependendo do tamanho da alimentação e dos requisitos do moinho, um britador secundário pode ser adicionado. O alvo é fornecer um tamanho máximo estável para a seção de moagem. Para linhas /static/upload/image/20250827/1756279500140680.jpg, a alimentação é comumente reduzida para abaixo de cerca de 30 mm. Para sistemas /static/upload/image/20250519/1747639634208289.jpg, a alimentação pode tipicamente ser um pouco maior, muitas vezes até 40 a 50 mm. Sistemas ultrafinos geralmente precisam de alimentação mais fina, frequentemente abaixo de 10 a 20 mm.
Após a britagem, um silo de amortecimento é usado para isolar flutuações a montante do circuito de moagem. Um alimentador de pesagem, alimentador de correia ou alimentador de rosca então mede uma alimentação estável para o moinho. Isso é mais importante do que muitos proprietários de projetos esperam. Se a taxa de alimentação flutuar, a finura e o consumo de energia flutuam com ela. Dentro da seção de moagem, o material é moído, elevado por fluxo de ar e classificado. O pó qualificado vai para o coletor de poeira e depois para silos de produto. O sobretamanho retorna para moagem adicional.
Quando a umidade está acima do nível aceitável, uma fonte de ar quente ou estágio de pré-secagem deve ser incluído. O calcário é geralmente melhor processado abaixo de cerca de 6 por cento de umidade para sistemas Raymond, enquanto sistemas de rolos verticais podem lidar com umidade um pouco maior com assistência de gás quente. A linha de processo também deve ser disposta para trechos de duto curtos, baixa perda de pressão e fácil acesso para manutenção.
Integração de Equipamentos Auxiliares
Muitas usinas de moagem de calcário têm desempenho abaixo do esperado não por causa do moinho, mas porque os equipamentos auxiliares são mal dimensionados. Uma usina eficiente é um sistema, não uma máquina única. O britador deve fornecer o tamanho máximo correto. O alimentador deve manter uma taxa estável. O ventilador deve fornecer volume de ar suficiente para elevar finos sem carregar partículas grossas excessivas. O coletor de poeira deve lidar com a carga de gás sem alta resistência. Elevadores de caçamba, transportadores de rosca, válvulas rotativas e eclusas de ar devem ser dimensionados para o fluxo de massa real, não para suposições de placa de identificação.
A vedação de ar merece atenção especial. Ar falso entrando através de válvulas desgastadas, portas de inspeção, juntas de flange ou pontos de descarga de produto muda a distribuição de pressão interna e reduz a estabilidade do classificador. O resultado é frequentemente atribuído ao moinho, mas a causa real é vazamento de ar. O projeto de coleta de poeira também afeta a recuperação do produto. Um filtro de mangas subdimensionado aumenta a queda de pressão e pode limitar a produção. Um duto mal isolado pode levar à condensação em climas úmidos, especialmente quando gás quente é usado.
A separação magnética também deve ser considerada, particularmente se o pó final for para enchimento ou aplicações sensíveis à brancura. Metal estranho da britagem a montante pode danificar peças internas e contaminar o produto. Em usinas maiores, automação para controle do alimentador, carga do ventilador e velocidade do separador não é um luxo. É parte de manter a qualidade do produto e o uso de energia consistentes ao longo de turnos completos. Auxiliares adequadamente integrados frequentemente determinam se a usina atinge a tonelagem de projeto na operação real.
Otimização de Processo / Parâmetros Operacionais
Uma vez que o equipamento básico é selecionado, a eficiência vem da operação da usina dentro de uma janela de processo estável. A primeira prioridade é alimentação constante. A dureza do calcário pode não variar muito, mas a distribuição de tamanho de alimentação, densidade aparente e umidade frequentemente variam. Essas mudanças afetam diretamente a carga do classificador e a finura do produto. Um alimentador de dosagem com velocidade variável com um silo de amortecimento adequado geralmente dá melhores resultados do que um arranjo de alimentação simples não controlado.
A segunda prioridade é o equilíbrio de ar. Em sistemas de pó seco, o fluxo de ar controla tanto o transporte quanto a separação. Se o fluxo de ar for muito baixo, partículas finas permanecem na zona de moagem por muito tempo, o que aumenta a moagem excessiva e reduz a produtividade. Se o fluxo de ar for muito alto, partículas grossas são carregadas para frente, alargando a PSD e aumentando a carga do coletor de poeira. Os operadores devem monitorar a corrente do ventilador, pressão diferencial do filtro de mangas, ajuste do separador e resíduo do pó acabado juntos, em vez de um por um.
A pressão de moagem ou carga de moagem também deve corresponder ao produto alvo. Empurrar o moinho mais forte nem sempre é mais eficiente. Para muitos graus de calcário, especialmente 200 a 325 mesh, o melhor ponto de operação é onde o resíduo é estável e o sistema evita sobrecarga interna. Para sistemas /static/upload/image/20250827/1756279500140680.jpg, a estabilidade do leito é crítica. Para sistemas /static/upload/image/20250519/1747639634208289.jpg, a condição do rolo-anel e o desempenho do classificador são mais diretamente visíveis. Se a faixa de produto muda frequentemente, a usina deve incluir receitas operacionais para taxa de alimentador, velocidade do separador e ajuste do ventilador para reduzir ajustes por tentativa e erro.

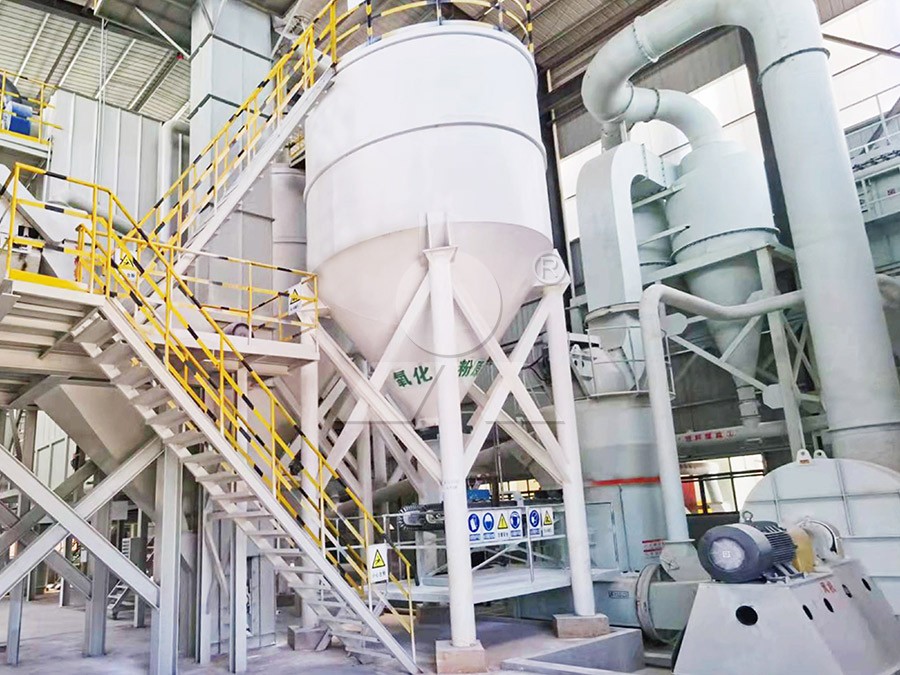

_1767930326612.jpg)
Análise de Consumo de Energia
O calcário não é difícil de moer, então alto consumo de energia geralmente aponta para um problema de projeto ou operação, em vez do material em si. Na produção padrão de pó fino, a energia específica comumente cai na faixa de cerca de 18 a 35 kWh por tonelada, dependendo da finura, tipo de moinho, tamanho de alimentação e resistência do sistema. Uma vez que o produto se move em direção a mesh mais alto ou PSD mais apertado, o consumo de energia aumenta porque o corte do classificador se torna mais fino e a circulação interna aumenta.
O Moinho Raymond /static/upload/image/20250827/1756279500140680.jpg é geralmente competitivo para usinas de média capacidade produzindo graus de finura comuns, como 200 mesh ou 325 mesh. O Moinho Vertical de Rolos /static/upload/image/20250519/1747639634208289.jpg frequentemente mostra melhor economia geral em escala maior porque uma máquina pode lidar com maior produtividade com secagem integrada e menos linhas paralelas. No entanto, a conta de energia real da usina depende fortemente da eficiência do ventilador, layout do duto, condição do separador e se o sistema está operando próximo à carga de projeto. Uma usina meio carregada raramente é uma usina eficiente.
Da experiência de campo, as maiores perdas de energia evitáveis vêm de três causas: alimentação grossa entrando no moinho, vazamento excessivo de ar e operação muito fina em relação à especificação de vendas. Um bom projeto, portanto, inclui britagem adequada, fluxo de material vedado e um classificador escolhido para o alvo real de PSD. Quando esses estão corretos, a usina geralmente pode melhorar tanto kWh por tonelada quanto a estabilidade do produto acabado sem mudar o moinho em si.
FAQ
_1767930568574.jpg)
P1:
Qual é o primeiro passo no projeto de uma usina de moagem de calcário?R:
Defina claramente o produto, incluindo finura alvo, requisito de PSD, condição de umidade e capacidade horária. A seleção do moinho não deve começar antes que esses sejam fixados.P2:
Qual moinho é geralmente usado para calcário de 200 a 325 mesh?R:
O Moinho Raymond /static/upload/image/20250827/1756279500140680.jpg e o Moinho Vertical de Rolos /static/upload/image/20250519/1747639634208289.jpg são as principais escolhas industriais. O /static/upload/image/20260109/001 é comum para linhas de média capacidade, enquanto o /static/upload/image/20250519/1747639634189846.jpg é preferido para maior produtividade ou secagem integrada.P3:
Quando um moinho ultrafino deve ser selecionado?R:
Quando o produto de calcário é mais fino que 400 mesh ou o cliente especifica controle apertado de D90 ou D97. Nesse caso, o Moinho Vertical Ultrafino /static/upload/image/20250827/1756279500140680.jpg ou o Moinho de Micro-Pó /static/upload/image/20250519/1747639634208289.jpg é mais adequado.P4:
Qual tamanho de alimentação deve ser preparado antes da moagem?R:
Tipicamente abaixo de 30 mm para /static/upload/image/20250827/1756279500140680.jpg, abaixo de 40 a 50 mm para /static/upload/image/20250519/1747639634208289.jpg e abaixo de 10 a 20 mm para moinhos ultrafinos. Tamanho máximo estável melhora a capacidade e o controle de finura.P5:
Quanto a umidade afeta a moagem de calcário?R:
Tem um forte efeito na produção e na classificação. Sistemas Raymond geralmente preferem umidade abaixo de cerca de 6 por cento, enquanto sistemas /static/upload/image/20250827/1756279500140680.jpg podem lidar com umidade um pouco maior com gás quente.P6:
Qual é a razão mais comum para uma usina de moagem não atingir sua produção de projeto?R:
Em muitos casos, não é o tamanho do moinho. É alimentação instável, mau dimensionamento de auxiliares, alta resistência do sistema ou vazamento de ar falso reduzindo a eficiência do classificador.P7:
Como uma usina pode reduzir o custo de energia por tonelada?R:
Use pré-britagem adequada, mantenha alimentação estável, controle vazamento de ar, evite moagem excessiva além da especificação de vendas e mantenha o desempenho do separador e do filtro de mangas estável.P8:
Um moinho de bolas é uma boa escolha para pó de calcário?R:
Pode ser usado, mas para muitas aplicações de pó de calcário seco é menos atraente que sistemas Raymond ou de rolos verticais porque o uso de energia e a pegada são frequentemente maiores.P9:
Por que o classificador é tão importante no projeto da usina?R:
Porque o calcário é fácil de quebrar, mas a produção eficiente depende da separação de finos qualificados de partículas grossas sem recirculação excessiva ou PSD ampla. Because limestone is easy to break, but efficient production depends on separating qualified fines from coarse particles without excessive recirculation or a broad PSD.
