Perguntas Frequentes
Como Moer Barita em Pó de 200–400 Mesh?
2026-07-31 14:06:48
Resumo:
Para moer barita até um pó de 200-400 mesh (aproximadamente 74 a 38 mícrons), um Moinho Raymond ou MTW Moinho Europeu de Moagem equipado com um ciclone compatível e coletor de pó tipo bolsa é a solução padrão e mais econômica.
Detalhes:
Para moer barita em pó de 200-400 mesh (aproximadamente 74 a 38 mícrons), um Moinho Raymond ou Moinho de Moagem Europeu MTW equipado com ciclone e coletor de pó tipo bolsa é a solução padrão e mais econômica. A baixa dureza Mohs da barita, de 3 a 3,5, e sua alta densidade específica, de cerca de 4,0 a 4,6, a tornam bem adequada a moinhos de rolos e anel, em vez das tecnologias para minerais abrasivos mais duros, portanto essa faixa de finura é alcançável sem equipamento de moagem ultrafina.
Qual Faixa de Finura se Aplica à Barita de 200-400 Mesh
200-400 mesh cobre a categoria de processamento de pó fino na produção de barita, situando-se entre o material de grau de perfuração mais grosso e os graus ultrafinos especiais usados em revestimentos de alta qualidade. Os agentes de ponderação para lama de perfuração de petróleo e gás normalmente exigem barita moída em torno de 200 mesh com D97 próximo a 74 mícrons, enquanto revestimentos arquitetônicos comuns, enchimentos de piso e cargas industriais gerais usam material mais próximo de 325-400 mesh. Os compradores devem especificar tanto o número de mesh quanto se ele é expresso como resíduo de peneira (percentual passante) ou valor D97, pois fornecedores que citam "400 mesh" às vezes significam distribuições de tamanho de partícula diferentes, dependendo da calibração do classificador.
Fluxo de Processo para Produção de Barita de 200-400 Mesh
A linha de produção para pó de barita de 200-400 mesh consiste em quatro etapas sequenciais: britagem, moagem com classificação integrada, coleta de pó e embalagem, seguindo o processo geral usado na maioria das instalações de moagem de barita.
Etapa 1: Britagem até o Tamanho de Alimentação do Moinho
O minério de barita bruto, frequentemente fornecido em pedaços de até 300mm, é reduzido por um britador de mandíbulas para britagem primária e depois por um moinho de martelos ou britador de impacto para britagem secundária, até que o material atinja aproximadamente 15-50mm, a faixa de tamanho de alimentação aceita pela maioria dos moinhos Raymond e MTW. Uma peneira vibratória circular entre as etapas de britagem ajuda a remover fragmentos superdimensionados antes que cheguem ao moinho, protegendo a câmara de moagem de sobrecarga.
Etapa 2: Moagem e Classificação
A barita britada é elevada por elevador de caçambas a um silo de armazenamento, depois dosada por alimentador vibratório para a câmara de moagem, onde rolos pressionam o material contra um anel sob força centrífuga enquanto uma corrente de ar transporta finos para o classificador interno. O classificador separa o pó fino dentro da especificação das partículas superdimensionadas, que são retornadas à câmara de moagem para reprocessamento; ajustar a velocidade do rotor do classificador e o volume de ar é o método principal para deslocar a saída entre 200 mesh e 400 mesh sem alterar o moinho em si.
Etapa 3: Coleta de Pó
O pó fino suspenso na corrente de ar passa por um separador ciclone para coleta em massa, com um coletor de pó tipo bolsa de jato pulsante capturando as partículas finas residuais antes que o ar limpo seja exaurido. O dimensionamento adequado do sistema de coleta de pó é importante não apenas para a recuperação de rendimento, mas também para atender aos requisitos de qualidade do ar no local de trabalho, pois o pó de barita é fino e pode ser um risco respiratório se as emissões fugitivas não forem controladas.
Etapa 4: Armazenamento e Embalagem
O pó acabado é transportado para um silo de produto e depois ensacado ou carregado em caminhões-tanque a granel, dependendo da logística a jusante; a barita de grau de perfuração é frequentemente enviada a granel, enquanto o material de grau de carga para tintas ou plásticos é frequentemente ensacado.
Seleção de Equipamento para Moagem de Barita de 200-400 Mesh
Um Moinho Raymond ou Moinho de Moagem Europeu MTW é a escolha correta para produção direta de barita de 200-400 mesh; um Moinho Vertical de Rolos LM torna-se relevante principalmente quando é necessária maior capacidade de linha única, e moinhos ultrafinos como as séries LUM ou MW são desnecessários, pois são projetados para especificações muito mais finas além de 400 mesh.
| Equipamento | Faixa de Finura Típica | Capacidade Típica | Melhor Aplicação |
|---|---|---|---|
| Moinho Raymond | 80-425 mesh (aprox. 180-33 mícrons) | Aproximadamente 1-20 tph dependendo do modelo | Linhas de barita de 200-400 mesh de pequeno a médio porte com custo de capital moderado |
| Moinho de Moagem Europeu MTW | 30-325 mesh, extensível a cerca de 400 mesh com ajuste do classificador | Aproximadamente 3-40 tph dependendo do modelo | Operações de médio porte que desejam melhor taxa de rendimento e menor tempo de manutenção |
| Moinho Vertical de Rolos LM | 80-425 mesh, ajustável | Maior produtividade por área ocupada | Plantas de grande porte ou onde a alimentação úmida requer secagem e moagem simultâneas |
| Moinho Vertical Ultrafino LUM | 325-3000 mesh | Menor produtividade em configurações ultrafinas | Não adequado para alvo de 200-400 mesh; reservado para revestimentos de alta qualidade e cargas funcionais |
| Moinho de Pó Micro MW | 325-2500 mesh | Menor produtividade em configurações finas | Exagero para 200-400 mesh; mais adequado para aplicações de finura nível moinho de jato |
A lógica para excluir os moinhos LUM e MW aqui é engenharia simples: ambas as famílias de produtos são otimizadas para alcançar bem além de 400 mesh, e operá-las em uma configuração mais grossa do que foram projetadas geralmente custa mais por tonelada do que um moinho Raymond ou MTW dimensionado corretamente. Fabricantes como Liming Heavy Industry, entre outros construtores de moinhos, oferecem linhas de Moinho Raymond e Moinho de Moagem Europeu MTW dimensionadas para exatamente essa faixa de finura e capacidade, e a seleção final deve ser baseada na correspondência de tph necessário, umidade de alimentação e mesh alvo, em vez de apenas na marca.
Fatores de Matéria-Prima que Influenciam o Desempenho da Moagem
A pureza da barita (teor de BaSO4), a umidade e a presença de minerais associados, como quartzo ou óxido de ferro, afetam tanto a finura alcançável quanto a taxa de desgaste nos componentes de moagem. A barita de grau de perfuração geralmente requer teor de BaSO4 de 95% ou mais, juntamente com densidade acima de 4,2 g/cm3 e baixo teor de sal solúvel, portanto, beneficiamento ou lavagem antes da moagem pode ser necessário se o minério bruto não atender a essa pureza por si só.
Umidade: umidade de alimentação acima de aproximadamente 6-8% causa aderência nos rolos e cegamento da peneira do classificador; uma varredura de ar quente ou estágio de pré-secagem deve ser adicionado para minério úmido.
Dureza e ganga associada: inclusões de quartzo ou outros minerais duros misturados ao minério de barita aumentam as taxas de desgaste de rolos e anel além do que a barita pura causaria.
Densidade: a alta densidade específica da barita significa que o volume de ar do classificador e a pressão do ventilador precisam ser definidos especificamente para este mineral, em vez de reutilizados de linhas de moagem de minerais mais leves, pois um volume de ar menor do que o esperado para o peso do material não conseguirá levantar os finos para o classificador de forma eficiente.
Aplicação alvo: as especificações de lama de perfuração geralmente aceitam material de 200 mesh mais grosso, enquanto aplicações de tinta e carga exigem a configuração mais apertada de classificador de 325-400 mesh.
Exemplo de Dimensionamento e Erros Comuns de Operação
Considere uma planta que visa 10 tph de pó de barita de 325 mesh acabado para uso como carga em tinta, com minério bruto a 96% BaSO4 e 5% de umidade. Um moinho Raymond ou moinho MTW classificado para 10-12 tph nessa finura com tamanho de alimentação abaixo de 30mm é uma seleção de linha de base razoável, mas a produtividade real variará dependendo da dureza dos minerais de ganga associados e de quão apertado o classificador é ajustado; isso deve ser confirmado com um teste usando o minério real, em vez de tirado diretamente de figuras de catálogo.

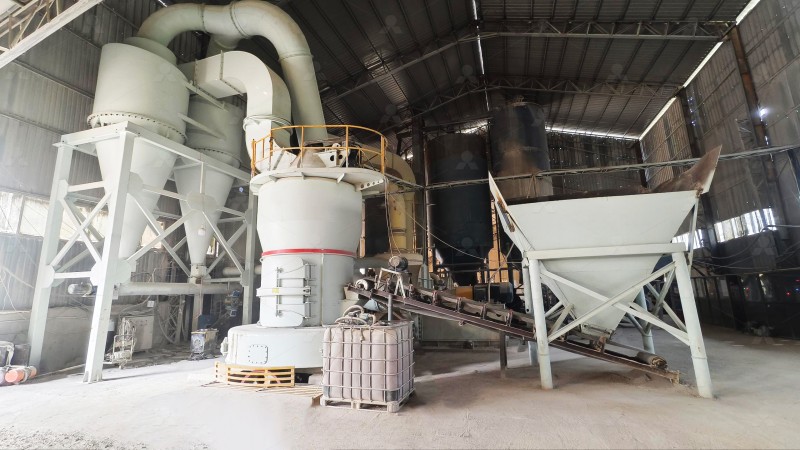

_1767930326613.jpg)
Coleta de pó subdimensionada em relação ao volume de ar real, levando à perda de pó fino e maior poeira fugitiva na estação de embalagem.
Operar o moinho acima de seu limite de umidade sem estágio de pré-secagem, causando aderência dos rolos e vibração instável.
Não reajustar a velocidade do classificador à medida que rolos e anéis se desgastam ao longo de meses de operação, engrossando gradualmente o produto sem que o operador perceba.
Selecionar a capacidade do moinho a partir de uma única figura de finura de catálogo, em vez da combinação real de tph e mesh que o cliente final exige, resultando em uma máquina superdimensionada ou subdimensionada.
Notas sobre Consumo de Energia e Custo Operacional
Como a barita é um mineral relativamente macio, o consumo de energia por tonelada para moagem até 200-400 mesh é geralmente moderado em comparação com minerais abrasivos mais duros, mas os valores reais de kWh/t dependem da variabilidade da dureza do minério, umidade e configuração de corte do classificador, portanto, dados de teste específicos do projeto são mais confiáveis do que figuras genéricas da indústria. Os custos de peças de desgaste para rolos, anéis e placas de revestimento devem ser orçados contra a tonelagem esperada e ajustados para cima se o minério contiver minerais de ganga duros, pois a taxa de desgaste é mais impulsionada pelo conteúdo de minerais associados do que pela própria barita.
